体布拉格光栅(VBG)

反射式体布拉格光栅(RBG,高功率)啁啾体布拉格光栅CBG(超快激光 fs/ps 脉冲压缩)频谱合束光栅横向啁啾体布拉格光栅(TCBG, 波长调谐)角度放大体布拉格光栅Wasatch Photonics透射式体相全息衍射光栅(VPH)透射式脉冲压缩光栅 (fs/ps 脉宽压缩)2um波段体布拉格光栅VBG(1.9-3um,可定制) 显示全部

空间滤波器

  • 空间滤波器
布拉格光栅空间滤波器,光路更简单,可承受千瓦以上的激光!

所属类别:光栅 | 晶体 | 玻璃 » 体布拉格光栅(VBG)

所属品牌:美国OptiGrate公司

产品负责人:

姓名:步工(Bland)

电话:186 2112 8645(微信同号)

邮箱:yuanshou-bu@auniontech.com

布拉格光栅空间滤波,光路更简单,可承受千瓦以上的激光!


关键词:空间滤波空间滤波器针孔滤波,小孔滤波,spatial filters,杂光过滤


产品描述:

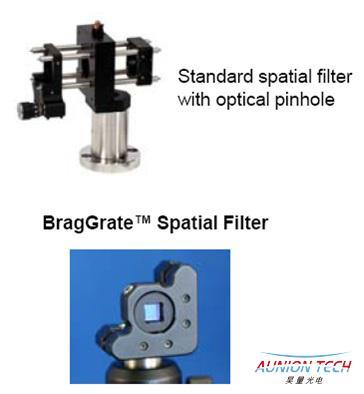

光增益介质的缺陷常常会导致激光主光斑外出现很多杂光。通常情况下人们使用透镜+针孔的方式组成空间滤波器(spatial filters)以去掉杂光。但透镜+针孔组成的空间滤波器存在一定的缺陷,例如,光路复杂,体积比较大,需要精细调节等。更重要的是,如果激光功率很大,针孔是无法承受很大的功率的。



布拉格空降光滤波器(BSF)为滤除空间光提供了一个体积小巧而且简便的解决方案,同时布拉格光栅可承受KW以上的功率,解决了高功率激光杂光滤除的难题。

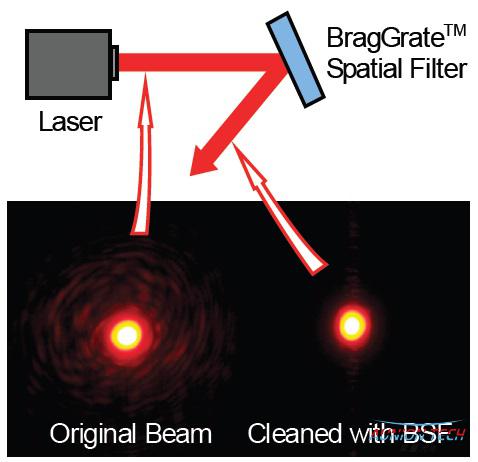

BSF以反射式体布拉格光栅为基础,能够接收的角度小(可指定),只需要一片光栅就可以完成滤波的作用。因此可以代替针孔干净激光光源空间分布。



Specifications

Diffraction Efficiency (DE): 90-95%

Spatial Noise Suppression: up to 30 dB

center wavelength Range: 400-2300 nm

Center Wavelength Tunability (angle tuning):up to 50 nm

Filter Thickness: 2-5 mm

Deflection Angles: 5-90 deg

Lateral Dimensions: up to 25×25 mm2



Standard Parameters

Center Wavelength: 405, 488, 514, 532, 633,785, 1064 nm (custom wavelengths available)

Lateral Dimensions: 5×5 mm2

Thickness: ~3 mm

Angular Acceptance (FWHM): < 5 mrad

Deflection Angle: 20 deg

Aluminum Housing with 0.5” or 1” OuterDiameter



优势 & 特征

空间滤波,无需聚焦或者针孔

高性价比,体积小

安装简单

承受功率高达1kW

承受能量高达5 J/cm2

实时空间和频率滤波(<5 cm-1 to laser line)

可以再400℃环境下使用



应用

去除激光空间噪声

获得超窄线宽

激光二极管光源ASE滤波

波长可调空间和频率滤波
