共聚焦显微光谱与扫描探针测量,关联样品形貌、局域物性和光谱信息

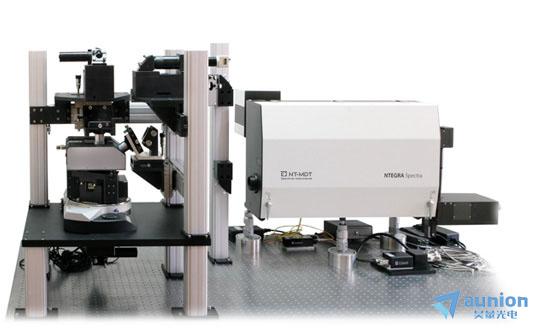

NTEGRA Spectra 是一套模块化显微光谱平台。基础配置提供共聚焦激光、拉曼和光致发光显微测量,扩展配置可集成扫描探针显微技术,在同一样品区域关联表面形貌、局域物性和光谱信息。系统可通过样品、激光焦点及探针扫描获取图像和光谱数据,适用于材料微区表征与纳米尺度研究。

扫描探针与光学测量的尺度覆盖示意
光谱与形貌关联:扩展配置支持扫描探针与共聚焦拉曼、光致发光测量在同一区域同步进行,获得相互对应的形貌、物性及光谱图。
多种探针测量模式:系统支持 40 多种扫描探针测量模式。依据探针与选配模块,可开展原子力显微镜(AFM)、扫描隧道显微镜(STM)及局域电学、磁学、力学等测量。
针尖增强光谱:针尖增强拉曼(TERS)与针尖增强光致发光(TEPL)通过探针局域增强光场。在适当探针、样品和测量条件下,横向空间分辨率可小于 10 nm。
共聚焦光谱成像:逐点记录拉曼或光致发光光谱,生成二维或三维光谱图,用于分析样品的化学组成、结构及空间分布。透明样品可进行共聚焦分层成像。
模块化光路:支持顶部、侧面和底部光学通道,可按实验需求单独或组合配置。激光器、光栅及探测器可依据测量任务选择。

针尖局域增强光场,用于 TERS 与 TEPL 测量
基础配置提供光学观察、共聚焦激光成像、拉曼和光致发光显微光谱及二维、三维映射。扩展配置加入扫描探针测量,可分别使用各测量方法,也可对同一区域进行组合测量。TERS、TEPL、扫描近场光学显微镜(SNOM)及环境控制等功能取决于具体配置。
顶部光路可在安装探针支架时使用数值孔径不超过 0.70 的物镜,底部通道可选用数值孔径不超过 1.45 的浸没物镜。ccd 用于记录光谱,光电倍增管(PMT)或雪崩光电二极管(APD)可作为选配探测器。

共聚焦光路与扫描探针组合测量示意
| 项目 | 参数与条件 |
| 扫描方式 | 样品扫描、激光束扫描,或两者组合 |
| 电动样品台行程 | 130 × 80 mm;扫描探针及组合测量时为 5 × 5 mm |
| 样品尺寸与重量 | 扩展配置:尺寸不超过 Ø40 × 10 mm,重量不超过 100 g |
| 样品扫描范围 | 扩展配置:100 × 100 × 10 µm(±10%) |
| XY 非线性 | 扩展配置:≤ 0.1% |
| Z 向噪声 | 扩展配置:RMS ≤ 0.04 nm,带宽 1 kHz |
| 物镜数值孔径 | 顶部通道:安装探针支架时 ≤ 0.70,未安装时 ≤ 1.0;底部通道 ≤ 1.45 |
| 激光光源 | 数量上限 5 路(4 路内置及 1 路外置),波长范围 400–800 nm,功率上限 120 mW |
| 衍射光栅 | 转塔可安装的数量上限为 4 块,可选 150、300、600、1200、1800 或 2400 条/mm |
| 探测器 | CCD;PMT 和 APD 为选配 |
上述参数与功能取决于所选硬件及系统配置。样品尺寸、物镜、激光器、探针及环境附件应结合实验需求确定。

激发与收集光路的组合,以及近场光学测量方式
系统可用于材料表面及微纳结构研究。拉曼和光致发光光谱可提供组成与结构信息,扫描探针可提供形貌及局域物性信息。对空间分辨率、样品尺寸、透射或反射光路、激发波长及实验环境有要求时,应在选型时共同确认所需配置。
基础配置和扩展配置有什么区别?
基础配置提供共聚焦激光、拉曼和光致发光显微测量。扩展配置可集成扫描探针,实现同一区域的探针与光谱组合测量。
TERS 和 TEPL 都需要配置探针吗?
这两种方法利用探针局域增强光场,具体效果与探针、样品、光路和测量条件有关,需要选择相应模块。
可以获得样品不同位置的光谱吗?
可以。系统可逐点记录光谱并生成光谱映射,还可对透明样品进行共聚焦分层测量。
选型时应提供哪些样品信息?
建议说明样品尺寸、厚度、材料类型、目标信号、所需空间分辨率及测量环境,以便确定物镜、激光器、探测器和探针配置。
NTEGRA Spectra 将共聚焦显微光谱与可扩展的扫描探针测量结合,支持样品微区光谱成像及同一区域形貌、局域物性和光谱关联分析,为材料微纳尺度研究提供灵活的测量平台。
