准直器全自动调试系统(通讯准直器专用)


基于相机式光束分析仪,高调试效率,成本收益高




在如今竞争愈发激烈的整个通信行业,导致准直器生产商(代工公司)的毛利润越来越稀薄,每个公司都在寻求快速控制成本和提高效率的解决方法用于生产当中。

本着共赢的目标,上海昊量光电设备有限公司切身考虑客户的实际需求,提供合适有效的产品解决方案。为了提高准直器的在线调试效率以及降低客户的生产成本,上海昊量光电设备有限公司提供的准直器全自动调试系统大大提高了准直器在线调试速率,一天大约600只以上,相当于传统反射调试方法的3倍以上。另外,其易操作以及简单易懂的分析软件,就算新员工都能在短的时间内(zui长2~3天)就能熟练上机工作。

准直器全自动调试系统主要是基于德国Cinogy公司的通信专用的相机式光束分析仪,主要用于测量850nm,1310nm和1550nm等通讯波长的激光光束的光斑大小、椭圆度、功率等,实时监测光束形状以及变化。




特性与优势:

1. 测量的波长范围:800~1700nm

2. 测量的光斑大小:52um~4mm

3. 实时监控光斑的尺寸、椭圆度、能量分布等

4. 准确度高,响应速度快

5. 采用进口精密仪器及算法

6. 人均效率大于600pcs/人/10小时,规模越大人均效率越高

7. 结合业内大量客户的建议,量身定制的中文版软件操作界面,易于操作。

8. 可以根据客户不同要求提供定制的软件测量功能。




主要技术指标:

名称

准直器全自动调试系统

响应波长范围

400~1350nm + 1470~1605nm

分辨率

1280 x 1024

像素尺寸

5.2um x 5.2um

通光孔径

6.7mm x 5.3mm

建议测量的光斑尺寸

52um~4mm

接口

USB 2.0

可放置的准直器数量

4个

分析软件

RayCi-Lite




主要软件视图:


实时测量光斑尺寸,椭圆度,能量分布等


自动调试中文软件界面

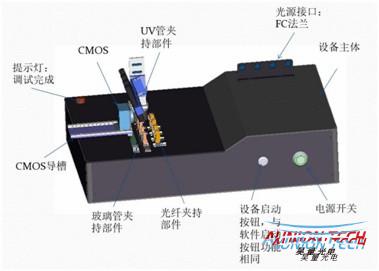

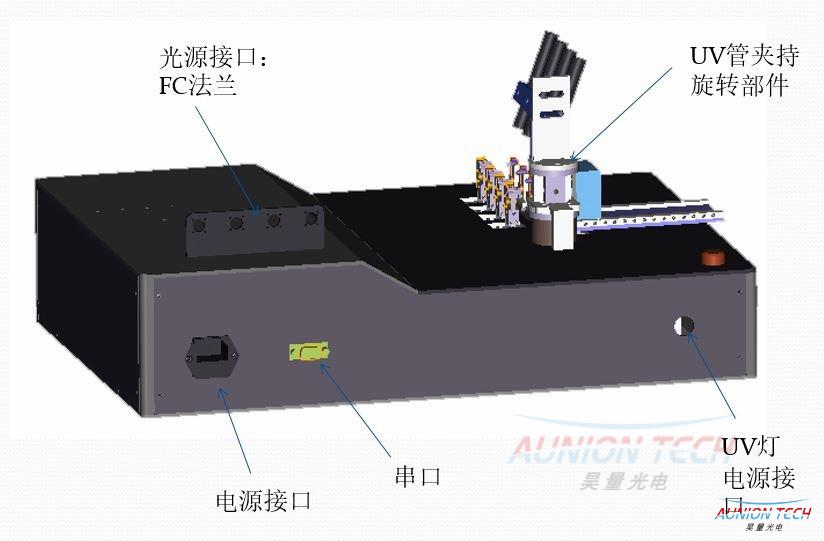

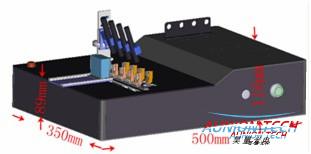

部件说明:
