C波段 比特率倍增器(最高可达320GHz)

所属类别:脉冲激光器(ns/ps/fs) » 科学研究用皮秒激光器

所属品牌:

姓名:刘工(Eden)

电话:130 5208 0953

邮箱:shishun-liu@auniontech.com


  • 产品详情
  • 数据单及文献下载
  • 相关应用
  • 询问表格
  • 联系方式

    姓名:刘工(Eden)

    电话:130 5208 0953

    邮箱: shishun-liu@auniontech.com

    微信二维码


比特率倍增器

可实现输入信号比特倍增到原来频率的2、4、8、16倍、适用波长

1530-1565 nm的比特率倍增器!

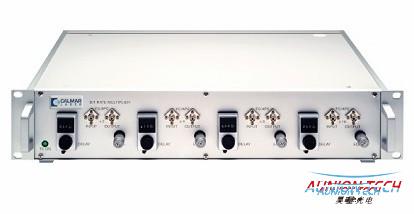

美国CALMAR LASER公司先进产品比特率倍增器(BRM)是用于将输入的光学钟的重复率倍增到原来频率的2、4、8、16倍的无源器件。它的工作原理是将输入脉冲分为两份,发送至Mach-Zehnder干涉仪。当干涉仪的一支路固定位模式延迟,另一支路则用于改变脉冲延迟和幅值均衡。比特位模式延迟确保了当输入信号为伪随机位序列时输出为伪随机位序列。重组后,重复率为输入时的两倍。通过级联四阶,比特率可被放大16倍。

关键词:比特率倍增器、Bit Rate Multiplier



结合Calmar公司的C波段高重频(10~40GHz)皮秒激光器,客户可产生10、20、25、40、50、80、100、160、200、320GHz甚至更高的脉冲流。结合所有的PM配置,无需前放大和后放大偏振控制器。因此,所有通道可自动获得相同线性偏振态。衰减补偿设计使得所有通道幅值均衡。高达200ps的可调谐光学补偿为最终用户提供了很广的输入比特率范围。BRM可与不同厂商的激光源简易操作并且放大后的输出非常稳定。可选温度控制器进一步增加了其在不同环境下的输出稳定性。




主要特点:

基于被动光纤延迟线技术;

对输入比特率进行2、4、8、16倍放大;

适用波长范围1530-1565 nm;

线性偏振输出;

可调延长高达200 ps;

幅值均衡;

低插入损耗;

长期稳定性;

伪随机位序列输出;



主要应用:

高达640 Gb/s 光时分复用(OTDM)系统 ;

传输网络表征;



参数指标:

Model Number

BRM-T-2

BRM-T-4

BRM-T-8

BRM-T-16

Multiplication   Factor

2

4

8

16

Wavelength (nm)

1530~1565

Polarization   Extinction Ratio (d B)

>20

Input Data Format

27-1231-1 PRBS

Output Data Format

27-1 PRBS

Tunable Delay(ps)

>200

Temp Stability   (ppm/℃)

10

Insertion Loss(d B)

5

10

15

20

Dimensions(cm)

48 (W) x 42 (d) x9 (h)
