可定制化高精度气浮转台

所属类别:位移台 | 偏转镜 | 旋转台 » 旋转台 | 偏摆台

所属品牌:

产品负责人:

姓名:谷工(Givin)

电话:185 1625 1863(微信同号)

邮箱:zonghao-gu@auniontech.com

高精度可定制气浮转台

可根据客户要求进行定制

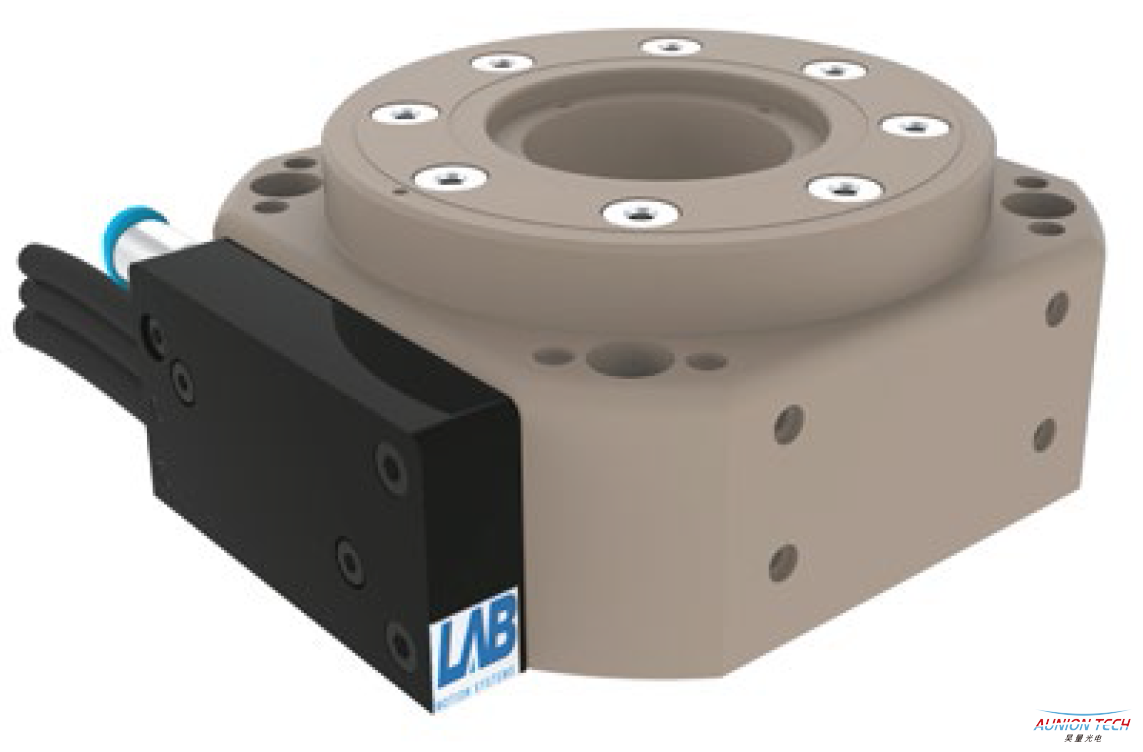

AURT系列气浮旋转台采用经过特殊设计的空气轴承,该轴承分别对刚度、承载能力和刚度进行了优化。与传统的轴承相比,采用气体为润滑剂,因此所有运动都是无接触的,因此在整个使用寿命之内,设备的性能保持不变,并且无需进行特殊维护。该旋转台采用气体轴承可提供平稳的运动并拥有极低的俯仰、偏摆、滚动、偏航和线性误差

上海昊量光电设备有限公司推出的气浮旋转平台主要分为AURT-S和AURT-U两个系

1)AURT-S系列气浮旋转平台在紧凑的体积中包含顶级的空气轴承,电机和编码器,可实现出色的角度定位和速度稳定性,大孔径便于滑环的集成、光学或其它需要光路直通的应用;例如X射线光学检测应用。AURT-S系列包含以下五款产品。

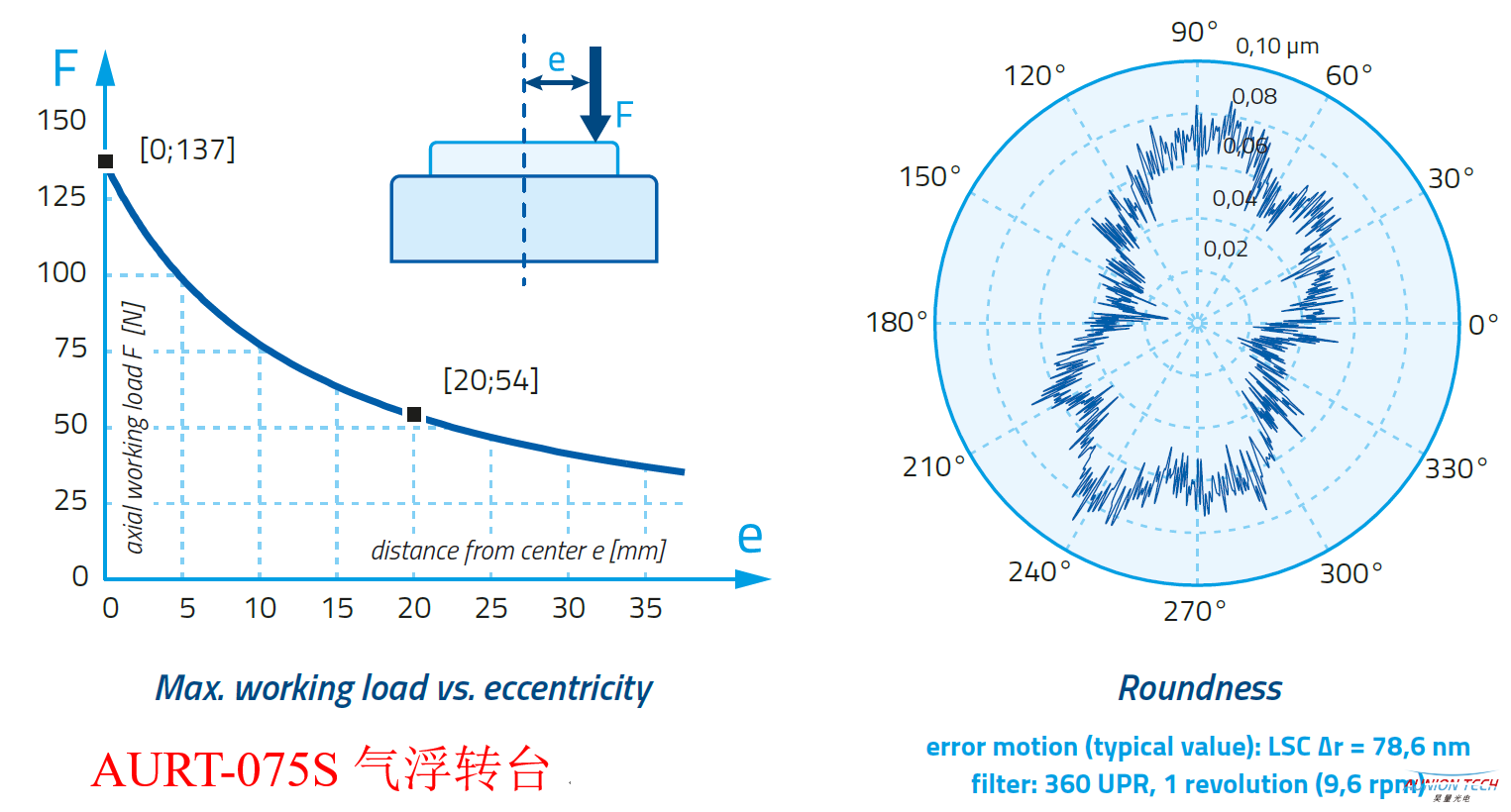

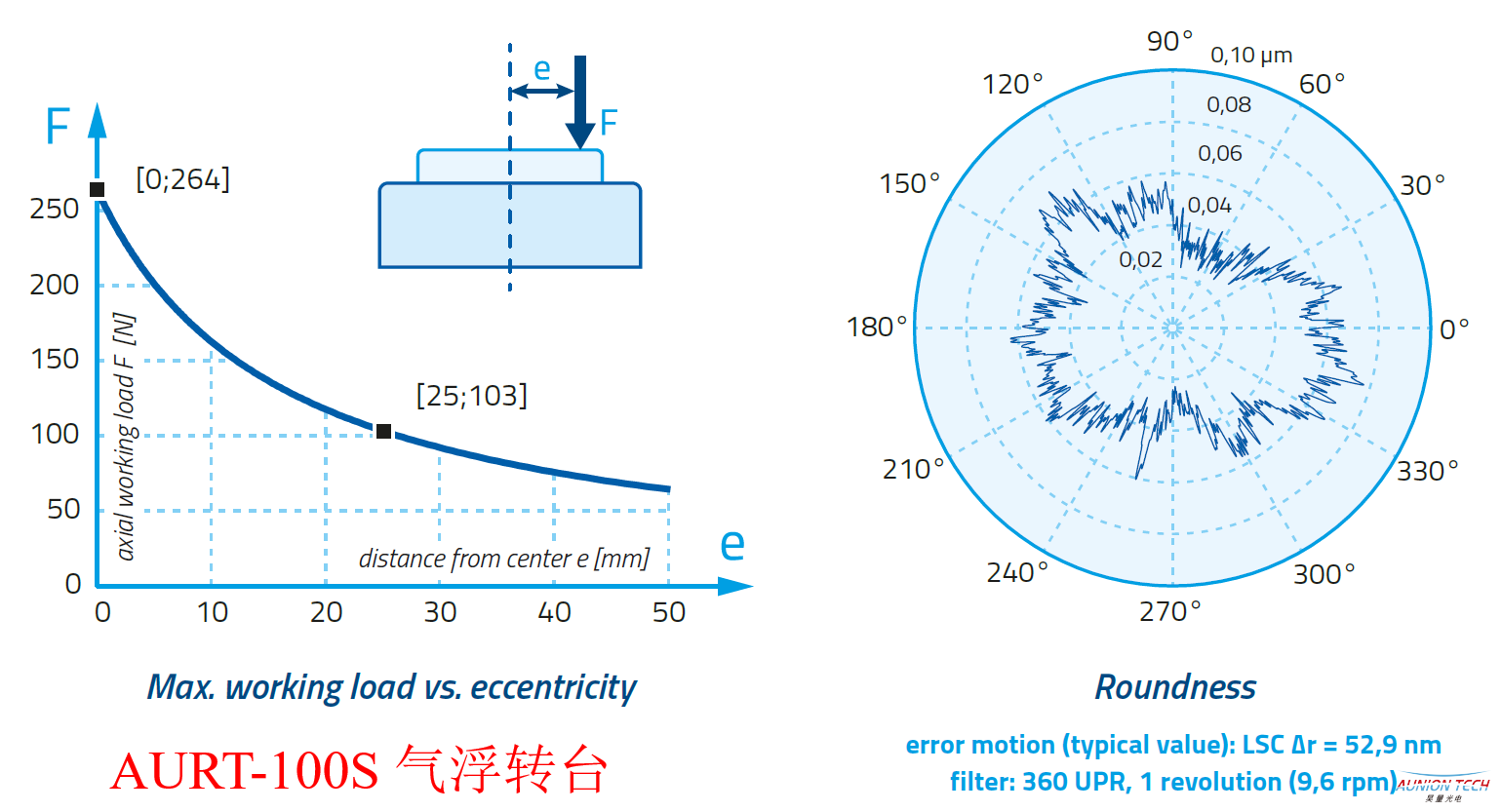

①AURT-075S和AURT-100S两款气浮转台是AURT-S系列中最紧凑的产品。这两款空气轴承转台不但拥有紧凑的体积还可以提供优异的运动精度和性能. 可完美的用在小型设备和多轴运动系统的θ轴。该气浮转台轻巧紧凑的设计是高动态和精确定位应用中的完美解决方案。

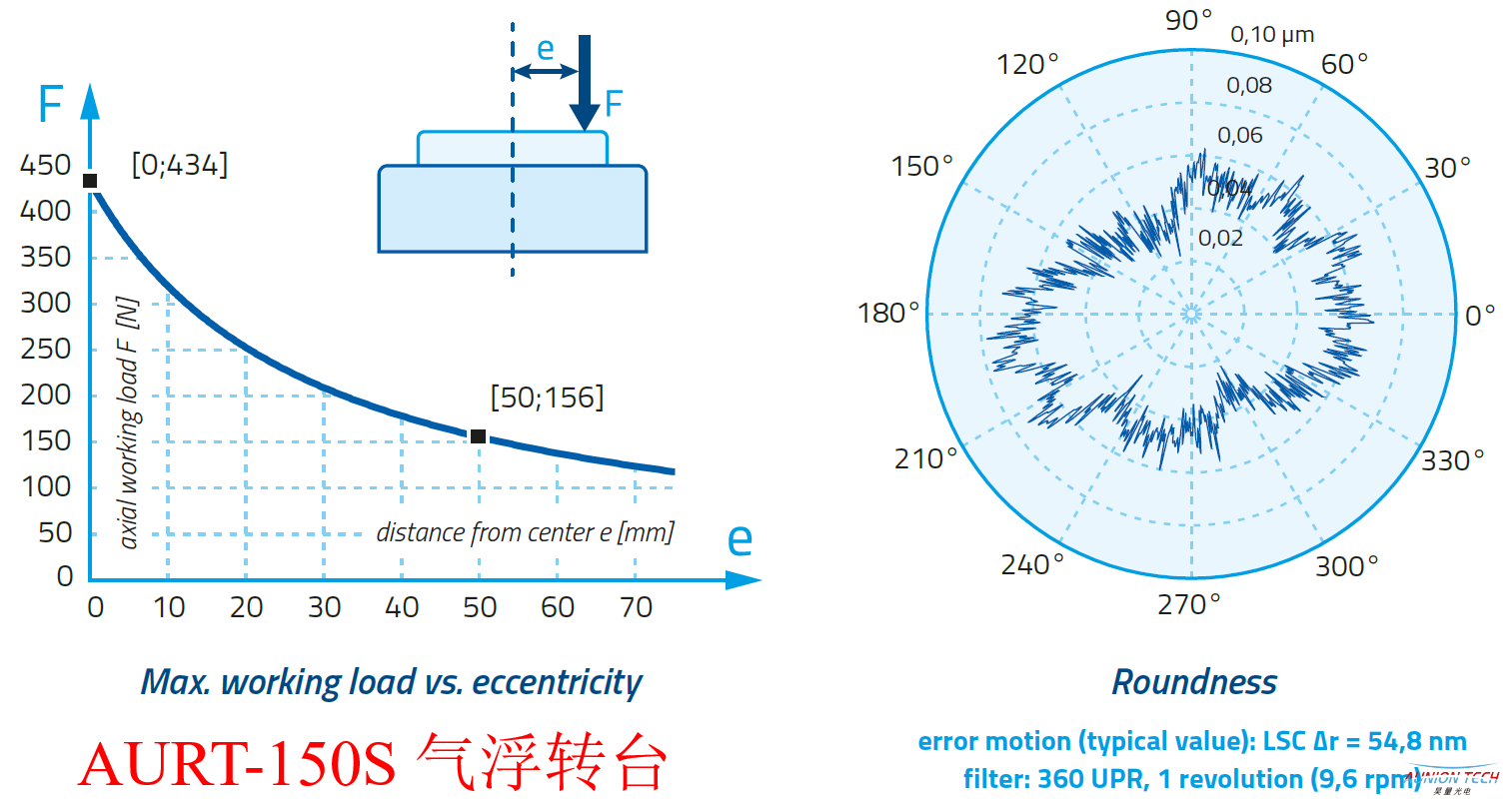

②AURT-150S是一款中档的旋转平台,具有出色的载重能力和低误差的运动性能。低高度和大孔径使该旋转台成为测量和检测应用中的首要选择。

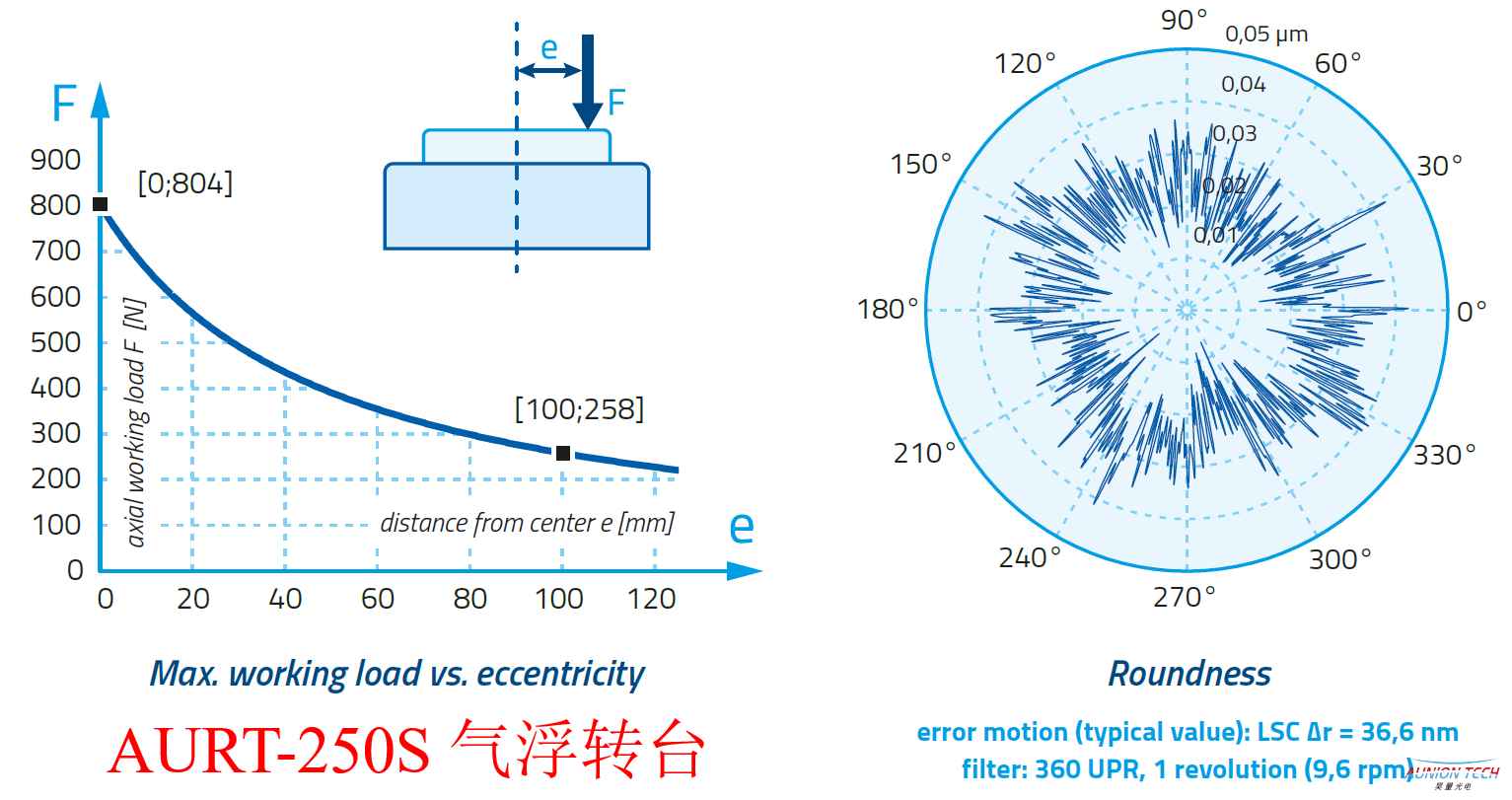

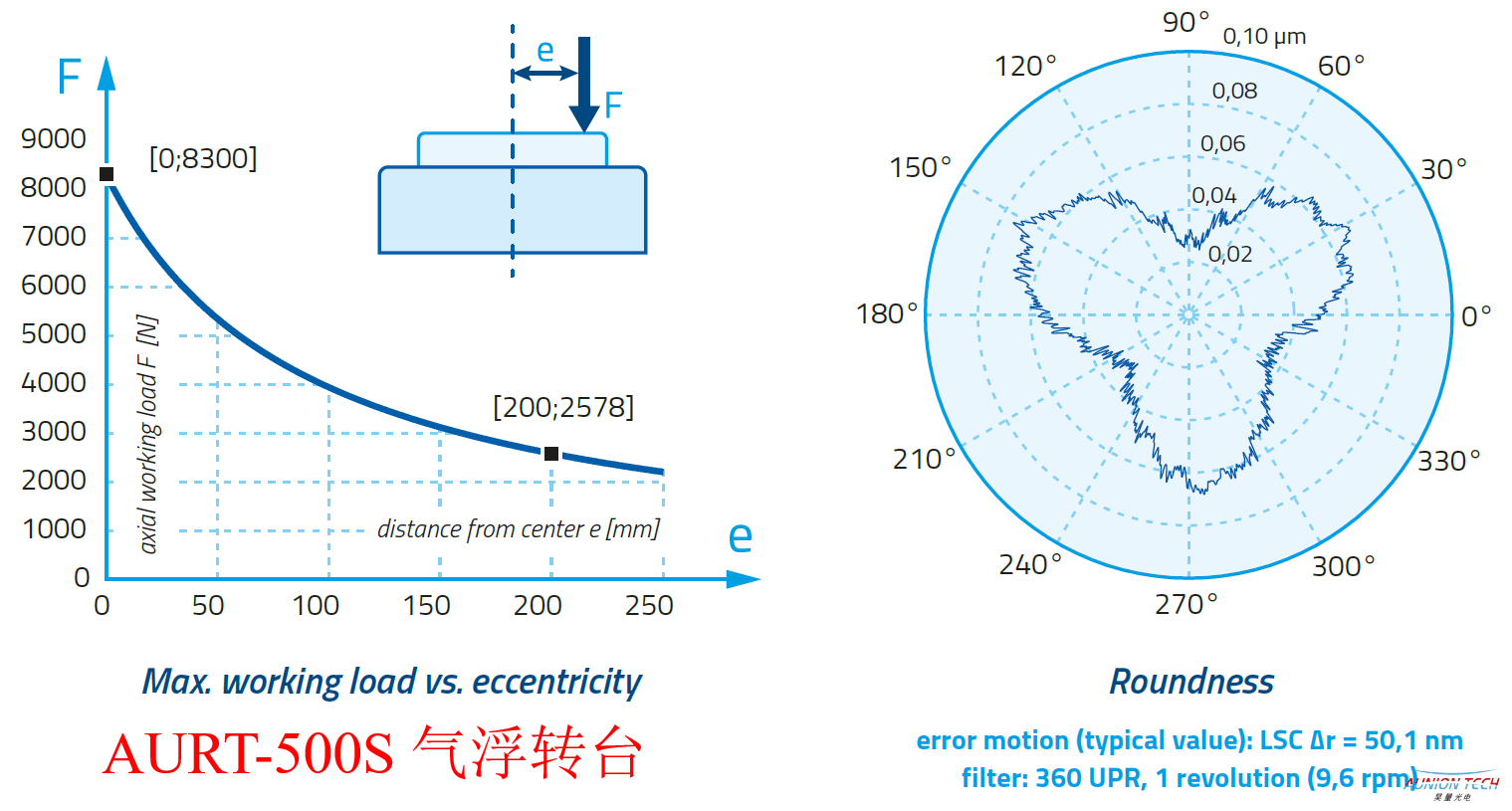

③AURT-250S和AURT-500S是两款大刚度大载重量的气浮旋转台。AURT-250S气浮转台负载能力达到80kg,该平台在轴向和径向拥有极小的误差,和极高的平稳度。AURT-500S是一款超大载重量的空气轴承转台,载重量高达8300N,并且拥有极低的运动误差,集成一个高分辨率编码器可实现稳定的定位和速度跟踪

2)AURT-U系列气浮转台是同类产品中性能最优的产品。具有超低的运动误差(低于20nm)和世界一流的运动性能。追求完美的设计融合了无与伦比的性能,是同类产品中最优秀的产品。该系列的代表产品是AURT-150U,是款顶级的超精密气浮旋转平台,具有世界一流运动性能和超低的运动误差(20nm)

此外提供高精度的复杂运动和定位方案:

提供不同应用中需要的定位平台、控制器和相关软件


  • Ø整体解决方案

  • Ø定制化解决方案

  • Ø复杂的多轴与并联运动系统

  • Ø超精密空气与机械轴承

  • Ø软件集成:: LABVIEW, Tango, Epics……


产品特点:

l   优异的重复精度

l   超低轴向、径向误差

l   采用空气轴承,无需维护

l   超高运动平稳度

l   可按客户要求进行定制

主要应用

l   圆度测量系统

l   微米或纳米断层扫描成像

l   精密制造

l   同步辐射或X射线

l   半导体行业

  • 产品参数:

Air Bearing


Units

AURT075S

AURT100S

AURT150S

AURT250S

AURT500S

AURT150U

max. axial load

N

137

206

434

804

8300

726

max. radial load

N

51

78

226

452

2570

264

axial stiffness

N/μm

68

103

217

402

1660

242

radial stiffness

N/μm

25

39

113

226

514

88

tilt stiffness

Nm/mrad

33

90

455

2380

37.4

204

rad. err. motion

nm LSC

<100

<100

<100

<100

<100

<20

axial err. motion

nm LSC

<50

<50

<50

<50

<50

<20

air consumption

NL/min

<4

<8

<10

<15

<100

<20

angular accuracy

arcsec

±13.8

±10.3

±6.9

±4.0

±2.9

±6.9

Motor & Encoder

nominal torque

Nm

0.04

0.13

0.45

1.5

3.0

0.5

peak torque

Nm

0.13

0.40

1.35

4.5

9.0

1.5

max. speed

rpm

300

200-1200

200-800

120

60

200

encoder

periods

11840

15744

23600

40000

47200

23600
