超小型亚微米位移促动器

  • 超小型亚微米位移促动器
超小型压电电机驱动线性促动器,内置控制器!

所属类别:位移台 | 偏转镜 | 旋转台 » 精密定位平台 | 显微载物台

所属品牌:美国New Scale Technologies公司

产品负责人:

姓名:谷工(Givin)

电话:185 1625 1863(微信同号)

邮箱:zonghao-gu@auniontech.com

压电电机驱动线性促动器

超小型压电电机驱动线性促动器,内置控制器!

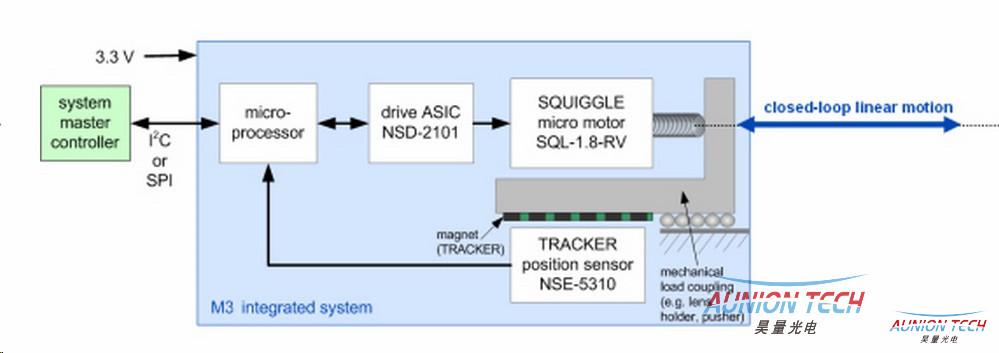

AU-M3-L精密压电线性致动器(位移触动器)是集动力系统、反馈系统和控制系统于一身的微机械系统。在紧凑的空间中(28 x 13.2 x 7.5 mm)包含一个很小的压电马达和IC驱动、非接触式磁感应阵列位置传感器、微型处理器和PID控制器。





 AU-M3-L精密压电线性致动器(位移触动器)采用SQL-RV-1.8压降直线微电机系统。该动力系统主要包括目前很小的压电SQL-RV-1.8压降直线微电机(2.8 x 2.8 x 6 mm)和压电马达NSD-2101驱动IC(1.8 x 1.8 mm)。集成到定制模块上可以提供之前难以想象的运动性能。该直线微电机马达拥有较小的体积但可以提供更大的功率和稳定性。分辨率为0.5mm,精度是电磁马达的十倍。该马达没有齿轮和凸轮,直接提供直线移动的动力,并采用自锁设计,只有移动的时候才会耗电。因此比同等电磁马达的功耗降低40%。NSD-2101驱动是把输入的直流电转换为高频交流电来控制马达。并且可以通过I2C串行接口接受来自系统的指令。



AU-M3-L精密压电线性致动器(位移触动器)采用NSE-5310位置传感器,分辨率可达到0.5μm。该传感器芯片上集成数字编码器的磁传感器阵列,将磁性正弦波转换为数字直接输出。芯片上编码使用标准I2C协议提供直接数字输出,无需外部脉冲计数器。高效的控制系统通信在单个I2C总线上最多允许两个位置传感器。另外该传感器对外部环境不敏感,可适用于光照、冲击、振动等极端条件。

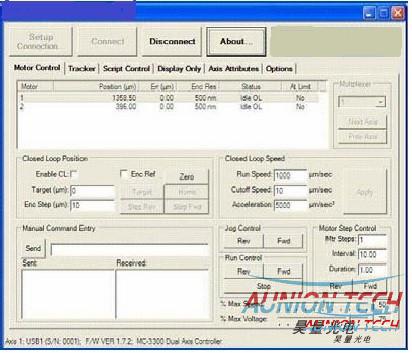

不需要外部控制器。该模块将PID控制器集成到电路板上,只需要通过标准的I2C 或者SPI接口输入简单的串行命令就可以驱动该控制器。可以通过USB连接电脑,直接通过软件控制该微动台的运动。操作简单使用方便。




u  主要特点
l  超小尺寸
l  大行程(6mm)
l  高分辨率(0.5μm)
l  坚固性优
l  内置控制器
l  低功耗


u  主要应用
高分辨率调谐系统、手持设备、精密光子学、瞄准系统、无人机/无人车控制、微型相机系统、微型手术设备、生物医学检查及采样等


u  主要参数

AU-M3-L Module Specifications

The following specifications refer to   the Developer's Kit module. We customize production modules to   your OEM specifications.

Travel range

6 mm

Max module dimensions

28 x 13.2 x 7.5 mm
  including controller

Speed

> 5 mm/s

Resolution

0.5 μm

Linear accuracy

+/- 25 μm

Typical operating speed and load

5 mm/s at 0.15 N load

Maximum load(push-pull   stall force with +/- 1 degree axial alignment)

< 0.20 N

Maximum recommended mass

5 grams

Digital interface

I2C or SPI

Input voltage

3.1 to 3.6 V

Input power*

< 0.5 Watts (5mm/s at 0.15N) < 0.2 Watts quiescent

Weight of module(without   tip)

4.5 grams

Control interface

Via USB adapter from PC,

or directly via I2C or SPI serial interface

Controller

embedded

*Power depends on input voltage, speed and load.
