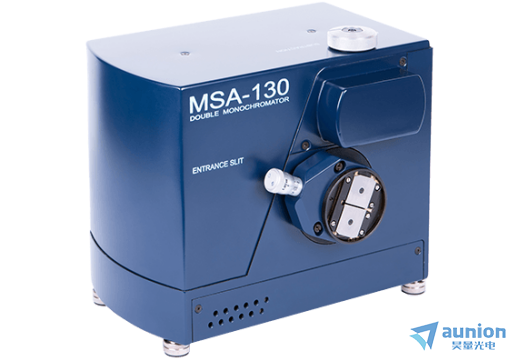

MSA130 级联双单色仪

  • MSA130 级联双单色仪
紧凑型双单色仪,色散增减双模式

所属类别:光谱仪器 » 单色仪

所属品牌:

产品负责人:

姓名:魏工(David)

电话:185 0177 06 70(微信同号)

邮箱:jiabin-wei@auniontech.com

MSA130色散相减单色仪色散相加单色仪

MSA-130双单色仪产品描述:

MSA-130双单色仪 是一款紧凑型级联双单色仪,具有增强的功能和低杂散光特性。MSA-130双单色仪  的主要特点是其在色散增加和色散消减模式下运行的独特能力。



MSA-130双单色仪产品特点:

MSA-130 是一款紧凑型级联单色仪,具有增强的功能和低杂散光特性。

MSA-130 的主要特点是其在色散增加和色散消减模式下运行的独特能力。

MSA-130 操作模式通过手动切换择器开关从“加”到“减”位置进行切换,反之亦然,无需用户进行任何额外调整。该仪器具有多功能、紧凑、易用、可靠等特点。

在色散相加模式下,MSA-130 作为标准双加单色器仪有效焦距为 260 nm,并具有极低的杂散光。

在色散相减模式下,MSA-130 作为可调滤波工作。选定光谱范围的宽度由中间狭缝设定,中心波长由两个相同衍射光栅的同步转动设定。

由于在色散相减模式下,双单色仪后半部分的光路与前半部分的反向光路完全一致;因此色散完全补偿,并实现零色散。由中间狭缝选择的整个光谱在第二个单色器的输出端成像为一条空间线。

MSA-130 配备了多种直纹光栅以满足应用需求。为了确保完美的色散补偿(零色散),单色仪的两个衍射光栅是由相同矩阵制造所得。



MSA-130双单色仪 规格参数:

光学结构

                                       优化Czerny-Turner 双单色仪,辅以光学匹配单元,调控色散增减

光谱范围

180-4800 nm(使用合适的光栅时可达 40µm)

F数

1 : 4.5

diyi个单色仪

准直镜焦距 (mm)



130

diyi个聚焦镜

焦距 (mm)



142

第二个单色仪

准直镜焦距 (mm)



142

第二个聚焦镜

焦距 (mm)



130

端口

一个输入一个输出

出口/入口

狭缝宽度

(mm)



0-2可调

出口/入口

狭缝高度

(mm)



12

中缝宽度(mm)



0-5可调

        中缝高度(mm)



12

           衍射光栅

一组两个相同的光栅安装在支架中并由制造商对齐。带光栅的支架由用户更换,无需额外对齐

光栅线密度

1200

600

300



光栅尺寸(mm)

25*25*8





25*25*8





25*25*8



平均线色散率倒数(nm/mm)

5.8

11.6

23.2

色散相加模式

平均色散倒数

(nm/mm)

3.0

6.0

12.0

色散相加模式

光谱分辨率

(nm)

0.07

0.14

0.28

光谱宽度

(nm)

0.2-6

0.4-12

0.8-24

色散相减模式

平均色散倒数

(nm/mm)

0

0

0

光谱宽度

(nm)

0.2-40

0.4-80

0.8-160

杂散光

6 * 10 — 9
